כיצד לשפר את דיוק מילוי האבקה בייצור תעשייתי

דיוק מילוי אבקה הוא אחד הגורמים החשובים ביותר באריזת אבקה תעשייתית. בין אם המוצר הוא קמח, תבלינים, אבקת חלב, אבקת חלבון, אבקה כימית או אבקת תרופות, מילוי לא עקבי יכול להגביר את מתן המוצר, להשפיע על יעילות הייצור וליצור בעיות עם האריזה במורד הזרם ובקרת האיכות.

עם זאת, שיפור דיוק המילוי אינו רק עניין של בחירת מכונת מילוי מדויקת יותר. התנהגות אבקה, יציבות האכלה, שיטת המילוי, הגדרות המכונה, רכיבי השקילה ותנאי ההפעלה יכולים כולם להשפיע על תוצאת המילוי הסופית.

תהליך מילוי אבקה אמין צריך אפוא לשלוט בכל נתיב החומר, מאחסון אבקה והאכלה ועד למינון והפרשה סופית.

מה גורם לאי דיוק במילוי אבקה?

לפני שינוי הגדרות המכונה, חשוב לזהות מהיכן מגיעה הווריאציה.

אבקות לא מתנהגות כמו נוזלים. מאפייני הזרימה שלהם יכולים להשתנות עם גודל החלקיקים, צורת החלקיקים, צפיפות התפזורת, תכולת הלחות, תכונות פני השטח וכוחות בין חלקיקים. מחקר על זרימת אבקה הראה שמאפייני החומר הללו יכולים להשפיע באופן משמעותי על האופן שבו אבקה נעה בעקביות דרך הופרים, המזינים ומנגנוני המילוי.

לדוגמה, אבקה זורמת- חופשית עשויה לנוע בצורה חלקה דרך מערכת האכלה, בעוד אבקה מגובשת יכולה לגשר, ליצור גושים או לפרוק לסירוגין. הדבר עלול לגרום לשינוי בכמות האבקה הנמסרת במהלך כל מחזור מילוי.

הצעד הראשון לקראת דיוק טוב יותר הוא אפוא להבין את האבקה עצמה במקום לטפל בכל האבקות באותו אופן.

שמור על מאפייני אבקה עקביים

שינויים בחומר יכולים להשפיע ישירות על ביצועי המילוי.

יש לקחת בחשבון את התפלגות גודל החלקיקים, צפיפות התפזורת, תכולת הלחות, צורת החלקיקים ויכולת הזרימה בעת בחירה והגדרה של מערכת מילוי אבקה. מחקר אבקה זיהה שוב ושוב מאפיינים אלה כגורמים חשובים בהתנהגות אבקה בתפזורת וביכולת העיבוד.

לחות ראויה לתשומת לב מיוחדת. השפעתו אינה זהה עבור כל אבקה, אך שינויים בלחות יכולים לשנות את הלכידות, הצפיפות והזרימה. עבור אבקות מסוימות, לחות מוגזמת עלולה להגביר את קשר החלקיקים ולהפחית את יכולת הזרימה; עבור אחרים, כמות קטנה של לחות עשויה לשפר זמנית את הזרימה על ידי הפחתת החיכוך.

עבור ייצור תעשייתי, המטרה המעשית היא לא בהכרח להפוך את האבקה ל"זרימה חופשית יותר-". זה לשמור על תכונות החומר עקביות מספיק מאצווה לאצווה כך שמכונת המילוי תפעל בתנאים צפויים.

בחר בשיטת המילוי הנכונה

אבקות שונות דורשות מנגנוני מינון שונים.

מילוי מקדחה משמש בדרך כלל לאבקות מכיוון שהבורג המסתובב יכול לשלוט בכמות החומר המועברת לכל מיכל או שקית. זה שימושי במיוחד עבור אבקות הדורשות האכלה מבוקרת וניתנת לחזרה.

יישומים אחרים עשויים להשתמש בשיטות מילוי נפחיות או גרבימטריות בהתאם למאפייני המוצר, הדיוק הנדרש, גודל האריזה ודרישות הייצור.

לכן יש לבחור את עקרון המילוי בהתאם לאבקה וליישום היעד ולא להתבסס רק על טווח המילוי הנומינלי של המכונה.

לדוגמה, מערכת המיועדת לאבקה מגובשת יחסית עשויה לדרוש סידור הזנה שונה מזה שמטפל באבקה גרגירית זורמת חופשית. המכונה חייבת להיות מסוגלת לשמור על תנועת חומר יציבה לאורך כל מחזור המילוי.

שמור על רמת חומר ההופר יציב

כמות החומר בתוך ההופר יכולה להשפיע על התנאים שבהם אבקה נכנסת למנגנון המילוי.

כאשר מפלס האבקה משתנה באופן משמעותי, גם הלחץ וזרימת החומר מעל המזין יכולים להשתנות. זה יכול להשפיע על האופן שבו אבקה נכנסת למקדחה או למנגנון מינון אחר, במיוחד כאשר האבקה בעלת יכולת זרימה לקויה או רגישה לדחיסה.

לכן מצב האכלה יציב יכול לעזור למנגנון המינון לפעול בצורה עקבית יותר.

בייצור מעשי המשמעות היא שמערכת אספקת האבקה צריכה להיות מתוכננת כך שמכונת המילוי תקבל חומר בצורה מבוקרת. בהתאם ליישום, זה עשוי להיות כרוך במיכל אחסון, מסוע בורג, מזין ואקום, מיקסר או ציוד עזר אחר.

המטרה היא לא רק להשאיר את המיכל מלא. המטרה היא ליצור מצב האכלה יציב וניתן לחזור עליו.

בצע אופטימיזציה של פרמטרי מקדחה ומילוי

עבור מקדחה-מבוססמכונות למילוי אבקה, מהירות הבורג, זמן המילוי, תצורת המקדחה ופרמטרים אחרים של המכונה יכולים להשפיע על כמות האבקה הנמסרת במהלך כל מחזור.

הפעלת המקדחה מהירה יותר אינה אוטומטית טובה יותר. מהירות גבוהה יותר עשויה להגביר את כושר הייצור, אך היא גם יכולה להפוך את תהליך המינון לקשה יותר לשליטה עבור אבקות מסוימות.

גישה טובה יותר היא למצוא טווח פעולה יציב שבו האבקה זורמת באופן עקבי ומנגנון המינון יכול להגיב באופן צפוי.

לייצור אוטומטי, המכונה יכולה להשתמש גם בשלבי מילוי שונים או באסטרטגיות בקרה כדי לגשת למשקל היעד בצורה חלקה יותר. שלב מילוי גס יכול להזיז את רוב החומר במהירות, ואחריו שלב מינון עדין יותר כאשר מתקרבים למטרה.

אסטרטגיית הבקרה המדויקת תלויה בתכנון המכונה ובשיטת המילוי.

כייל ותחזק את מערכת השקילה

כאשר מכונת מילוי משתמשת במערכת שקילה, מרכיבי השקילה הופכים לחלק קריטי בשרשרת הדיוק.

משקל יכול לספק משוב אמין רק אם תא העומס, מבנה השקילה, החיבורים החשמליים והרכיבים הנלווים מותקנים, מכוילים ומתוחזקים כהלכה.

NIST Handbook 44 מדגיש את החשיבות של שקילה מדויקת וניתנת לחזרה ומספק דרישות טכניות למכשירי שקילה ומדידה. מהדורת 2026 הנוכחית מספקת גם קריטריונים להערכת ההתאמה, הדיוק והעקביות הניתנת לחזרה של מכשירי שקילה.

עבור ציוד מילוי תעשייתי, לכן אין להתייחס לכיול כמשימת הגדרה חד פעמית.- יש לבדוק את מערכת השקילה מעת לעת ובכל פעם שיש שינוי משמעותי בציוד, במוצר או במצב ההפעלה.

אם משוב השקילה אינו יציב, שינוי מהירות המקדחה בלבד לא יפתור את הבעיה הבסיסית.

הפחת גישור אבקה וזרימה לא סדירה

זרימת אבקה לקויה היא אחת הסיבות הנפוצות למינון לא עקבי.

אבקות מלוכדות יכולות ליצור גשרים בתוך הופר, בעוד אבקות אחרות עלולות לפתח חור- של חולדות או פריקה לסירוגין. תנאים אלו עלולים לגרום למנגנון ההאכלה לקבל כמות לא עקבית של חומר.

מחקר הראה שזרימת אבקה תלויה הן בתכונות החומר והן בתנאי ההפעלה, כולל לחות, טמפרטורה, מטען סטטי, אוורור וההיסטוריה של הלחץ המופעל.

פתרונות מכניים עשויים לכלול תסיסה של הופר, גיאומטריות של הופר שתוכננו במיוחד, ברגי הזנה מבוקרים, מערכות רטט או התקני סיוע אחרים לזרימה.-

עם זאת, התקנים אלה צריכים להיבחר בקפידה. רטט או תסיסה מוגזמת יכולים לפעמים לשנות את צפיפות האבקה או לקדם הפרדה, כך שפשוט הוספת תנועה מכנית נוספת אינה בהכרח הפתרון הנכון.

הפרדת אבקות בקרה

הפרדת אבקה יכולה ליצור סוג נוסף של וריאציה של מילוי.

אם תערובת אבקה מכילה חלקיקים בגדלים שונים, בצפיפות או מאפיינים פיזיים אחרים, טיפול ושינוע עלולים לגרום לרכיבים להיפרד. זה יכול לשנות את מאפייני החומר המגיעים למנגנון המילוי.

עבור מוצרים שבהם חשובה אחידות הניסוח, שליטה בנתיב החומר מאחסון למילוי חיונית אפוא.

יש להתייחס למערכת ההזנה, לציוד ההעברה, לתכנון המיכל ולרצף ההפעלה כתהליך אחד ולא כמכונות עצמאיות.

צמצם למינימום רעידות והפרעות חיצוניות

רטט מכאני יכול להשפיע על יציבות השקילה, במיוחד כאשר מערכת המילוי מסתמכת על תא עומס כדי לקבוע את משקל המילוי הסופי.

מסועים, מנועים, מכונות אריזה או רעידות מבניות בקרבת מקום יכולים להכניס הפרעות לאות השקילה. לכן יש לבודד את פלטפורמת השקילה באופן מכני בהתאם לתכנון הציוד.

אותו עיקרון חל על מערכות פניאומטיות. לחץ אוויר לא יציב או רכיבים פנאומטיים שנשלטים בצורה לא נכונה יכולים להשפיע על תנועת הציוד ובחלק מהיישומים על התנהגות האבקה.

סביבה מכנית ופנאומטית יציבה מקלה על מערכת הבקרה להבחין בין משקל המוצר בפועל לבין הפרעות חיצוניות.

השתמש בהגדרות מכשיר ספציפיות למוצר{{0}

אין הגדרת מכונה אוניברסלית המספקת את אותו דיוק מילוי לכל אבקה.

שני מוצרים בעלי משקל יעד זהה עשויים להתנהג בצורה שונה מאוד מכיוון שצפיפות התפזורת, יכולת הזרימה, גודל החלקיקים, תכולת הלחות והלכידות שלהם שונים.

מסיבה זו, מכונות מילוי אבקה תעשייתיות צריכות להיבדק בדרך כלל באמצעות המוצר בפועל במידת האפשר.

תהליך הפעלה מעשי צריך להעריך את תוצאת המילוי בתנאי הייצור המיועדים ולאחר מכן להתאים את הפרמטרים הרלוונטיים בהתבסס על ביצועים מדודים.

OIML R 61, המכסה מכשירי מילוי גרבימטרי אוטומטיים, מכיר גם בכך שדרישות הדיוק קשורות לגורמים כמו המוצר הנשקל, תנאי ההתקנה, ערך המילוי וקצב הפעולה.

מעקב אחר דיוק במהלך הייצור

השגת דיוק טוב במהלך הזמנת המכונה היא רק חלק מהעבודה.

תנאי הייצור יכולים להשתנות עם הזמן. האבקה עשויה להגיע מאצווה אחרת, תנאי הסביבה עשויים להשתנות, רכיבי הציוד עלולים להישחק או רמת החומר ותנאי ההזנה עשויים להשתנות.

בדיקות ייצור סדירות יכולות לסייע בזיהוי שינויים אלו לפני שהם הופכים לבעיות גדולות.

במקום להסתכל רק על משקל המילוי הממוצע, על היצרנים לשים לב לחלוקת תוצאות המילוי הבודדות. תהליך יציב אמור להניב תוצאות שיישארו קרובות באופן עקבי ליעד במקום לייצר מדי פעם סטיות גדולות.

זה חשוב במיוחד כאשר תהליך המילוי פועל במהירות גבוהה.

התאם את קיבולת המכונה לאפליקציה

טעות נפוצה נוספת היא בחירת מכונה רק על סמך יכולת המילוי המקסימלית המפורסמת שלה.

יש להעריך את היישום בפועל במונחים של משקל יעד, קצב ייצור נדרש, מאפייני אבקה, סוג האריזה, דיוק המילוי ותנאי האכלה.

מכונה הפועלת קרוב לגבולות המעשיים שלה עשויה להיות קשה יותר לשליטה מאשר מכונה בגודל מתאים ליישום.

לדוגמה, מערכת מילוי אבקה המיועדת לשקיות גדולות עשויה לדרוש תצורת מינון שונה ממערכת המיועדת למיכלים קטנים. יש להתאים את מנגנון המילוי, המיכל, מערכת השקילה ואסטרטגיית הבקרה לטווח הפעולה המיועד.

בדוק את תהליך המילוי המלא

הדרך האמינה ביותר לשפר את דיוק מילוי האבקה היא להעריך את המערכת השלמה ולא רכיב בודד.

הערכה טיפוסית צריכה לשקול:

תכונות אבקה → האכלה → הופר → מנגנון מינון → שקילה → מערכת בקרה → פריקה

אם משקל המילוי הסופי אינו עקבי, הבעיה עשויה לנבוע בכל מקום בתהליך זה.

לדוגמה, החלפת תא עומס לא תפתור בעיית גישור בתוך ההופר. הגדלת מהירות המקדחה לא תפתור אות שקילה לא יציב. החלפת מכונת המילוי לא בהכרח תפתור ניסוח אבקה שמשתנה משמעותית בין אצווה.

זו הסיבה שיש לבצע בחירת מכונה ובדיקות תהליך ביחד.

כיצד DJ-PACK מתקרב לדיוק מילוי האבקה

עבור יישומי אריזת אבקה תעשייתית, DJ-PACK מתמקדת בהתאמת ציוד המילוי למאפייני המוצר ולדרישות הייצור של הלקוח.

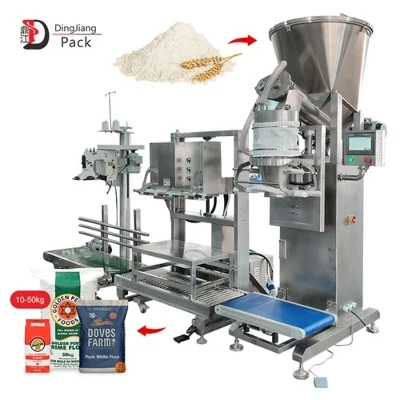

בהתאם ליישום, ניתן להגדיר מערכת מילוי אבקה עם ציוד האכלה, הופר, מינון מקדחה, שקילה, שקיות או ציוד עזר מתאים.

המטרה היא לא רק לציין מכונת מילוי עם נתון דיוק נומינלי גבוה. פתרון מעשי למילוי אבקה צריך לספק הזנת חומר יציבה, מינון מבוקר, פעולה חוזרת ויכולת ייצור מתאימה למוצר בפועל.

מסיבה זו, דוגמאות מוצר ומידע על יישום הם בעלי ערך בעת בחירת מכונת מילוי אבקה. סוג האבקה, משקל מילוי היעד, פורמט האריזה, כושר הייצור והדיוק הנדרש יכולים כולם להשפיע על תצורת הציוד המומלצת.

מחשבות אחרונות

שיפור דיוק מילוי האבקה דורש יותר מאשר התאמת פרמטר אחד של מכונה. האבקה עצמה, תנאי ההזנה, מנגנון המילוי, מערכת השקילה, הגדרות המכונה וסביבת הייצור כולם תורמים לתוצאה הסופית.

הגישה היעילה ביותר היא לזהות תחילה את מקור השונות, לאחר מכן לייצב את זרימת החומר, לבחור את שיטת המילוי המתאימה, לכייל את מערכת השקילה, לייעל את פרמטרי המכונה ולוודא ביצועים בתנאי ייצור בפועל.

עבור יצרנים המתמודדים עם משקלי מילוי לא עקביים, השאלה הנכונה היא אפוא לא פשוט"איך אני יכול לעשות את מכונת המילוי מדויקת יותר?"

שאלה טובה יותר היא:

"איזה חלק בתהליך מילוי האבקה המלא יוצר את הווריאציה?"

לאחר זיהוי מקור זה, ניתן להתאים את המכונה והתהליך בהתבסס על תנאי ייצור בפועל ולא על הנחות.

הפניות טכניות

Minnich, L., Lee, G., Williams, J., Baucom, I., Konijnenburg, J., McGuire, J., & Lippa, K. (2026).מדריך NIST 44: מפרטים, סובלנות ודרישות טכניות אחרות עבור התקני שקילה ומדידה. המכון הלאומי לתקנים וטכנולוגיה.

הארגון הבינלאומי למטרולוגיה משפטית (OIML). (2004).OIML R 61-1: מכשירי מילוי גרבימטריים אוטומטיים. OIML.

Macrì, A., et al. (2023).סיכום תמציתי של מתודולוגיות עיבוד אבקה לשיפור הזרימה. הליון.

מדידת תכונות הזרימה של אבקות תוך התייחסות מיוחדת למילוי קוביות. (2004). כתב העת הבינלאומי לתרופות.
